图说2cm瓷板幕墙干挂流程

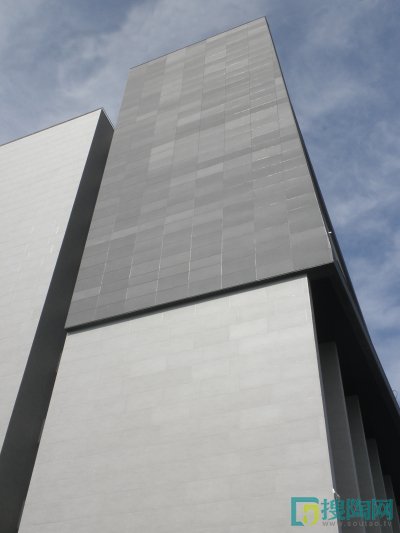

　　瓷板幕墙与石材幕墙相比，因其在质量、功能、性价比等方面占有绝对优势，已越来越多地在建筑物外墙上使用。唯格2cm石英砖一般采用开槽式干挂和背栓式干挂。

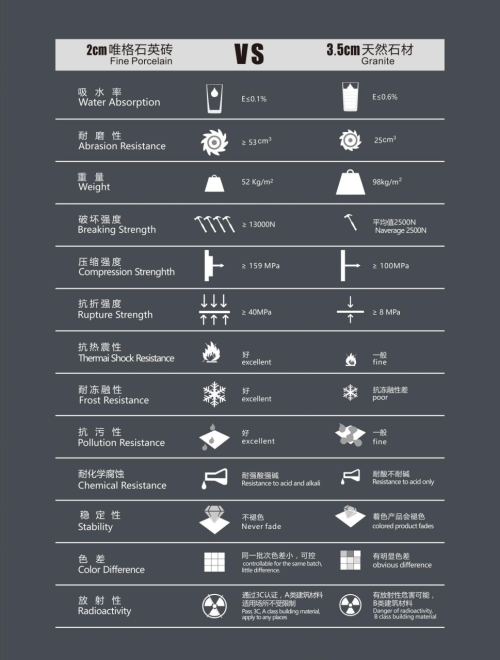

2cm石英砖幕墙干挂·特性

　　1. 降低建筑负荷，2cm石英砖自重约为3.5cm天然石材的1/2；
　　2. 性能更优越，破坏强度13000N，大大高于3.5cm天然石材；
　　3. 色泽均匀不褪色，耐酸碱性较好，具有自洁的特点；
　　4. 工厂化施工程度高，能提高安装进度；
　　5. 相对陶瓷薄板，2cm厚可选用M6X12不锈钢背栓，植入更深，安全性更高。

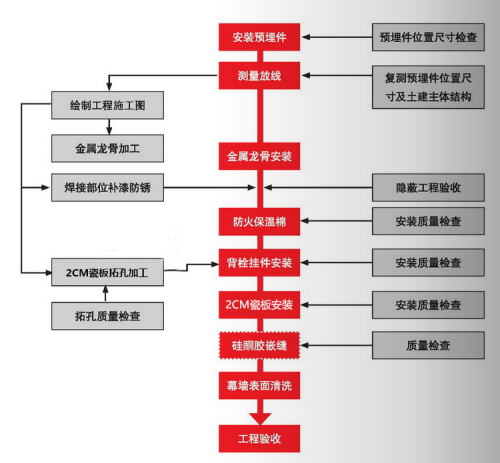

2cm石英砖幕墙干挂·施工流程

 2cm石英砖幕墙干挂·施工流程

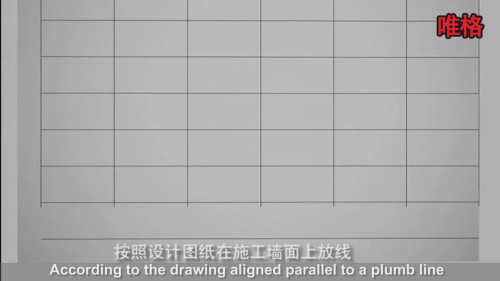

　　一、测量放线

　　根据土建结构提供的轴线、门窗洞口控制线，以及楼层标高基线结合幕墙立柱分格尺寸，检查所有预埋件的标高与水平偏差，确定立柱的调整方案。根据设计要求确定出单根立柱顶标高与结构楼层标高的关系，然后在结构外围顶板上弹出立柱顶标高线或控制线。

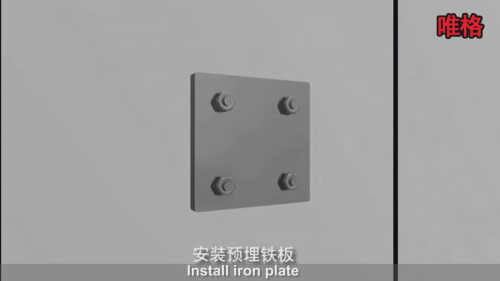

　　二、预埋件处理

　　预埋件安装：如设计无明确说明，预埋件标高偏差不应大于10mm，水平位置偏差不大于20mm。

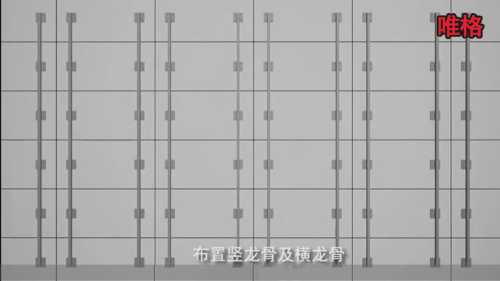

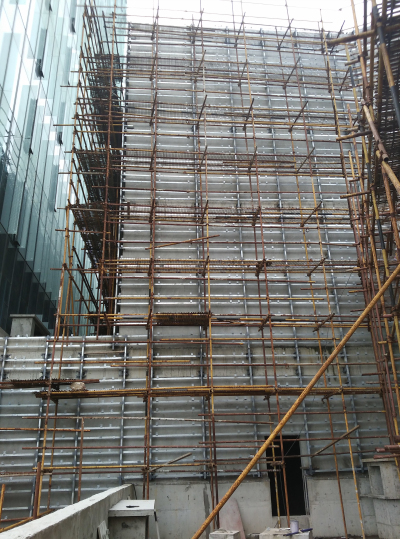

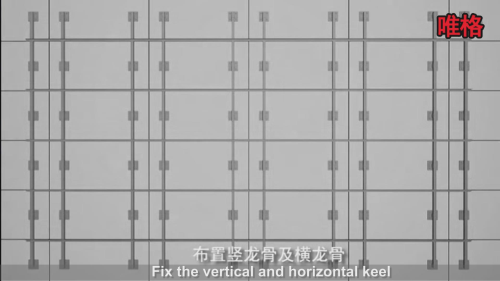

　　三、立柱安装

　　由下及上安装，上下立柱间通过芯套连接，并留有最少20mm缝隙。先把角码点焊在预埋件上，立柱轴线与已确定的立柱分隔轴线重合，立柱顶与在横梁上弹出的立柱顶标高线重合，整面立柱安装完毕后，再满焊，紧固螺栓固定。
　　四、横梁安装

　　根据设计图纸加工横梁，用水准仪把楼层标高线引到立柱上，以此为基准将横梁的上皮位置标于立柱上；横梁与主龙骨采用焊接连接（或栓接），横梁电焊在立柱上，检查无误后加焊。

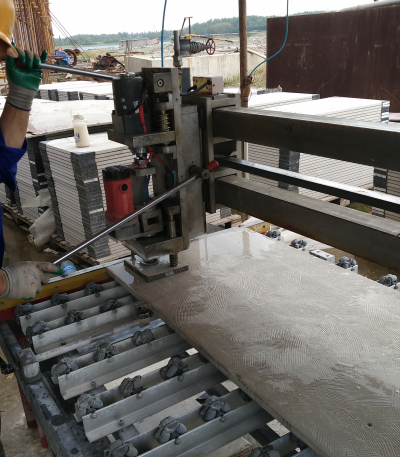

　　五、瓷板拓孔

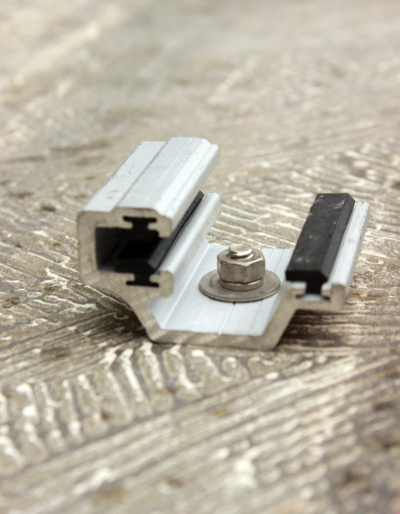

　　用拓孔设备进行开孔，背栓孔采用测孔工具检验，20个孔为一个检验批次，如不合格，则该批孔全数检验。然后将铝挂件固定在背栓上，调试好铝挂件后拧紧螺栓。

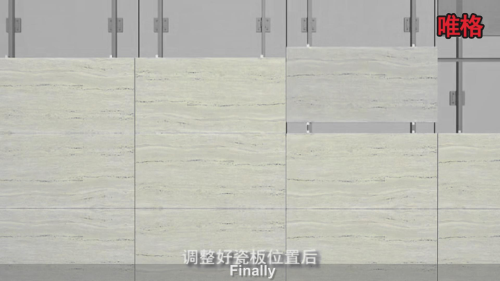

　　六、2cm瓷板安装

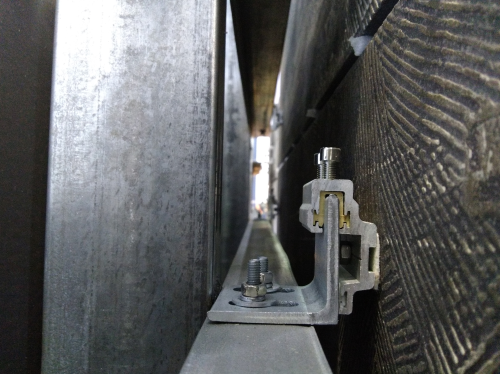

　　先把挂座用不锈钢螺栓固定于横梁上，挂座平面绝对水平。然后将预先加工好的2cm石英砖对照施工排版图，自下而上进行安装，由人工将装好背栓挂件的2cm石英砖挂到与横梁链接的挂座上，调试挂座，使各挂件受力均匀，2cm石英砖板面垂直水平。

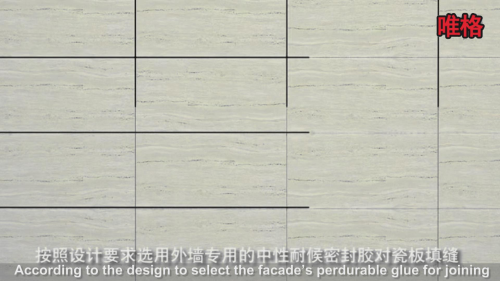

　　七、打胶嵌缝
　　选用4cm左右的纸袋型不干胶带，沿面瓷板边缘贴齐、贴严；在瓷板缝隙处嵌弹性泡沫填充条，嵌好后离饰面不少于6mm，最后用嵌缝枪把中性硅胶打入缝内。
